Virtausmittari on laite, joka mittaa nesteen virtausnopeutta. Teollisuudessa käytetään laajalti kahta laajaa virtausmittarityyppiä. Ne ovat tilavuusvirtausmittareita ja massavirtamittareita.
Ei.{0}}Tilavuusvirtausmittarit
Tilavuusvirtausmittarit ovat saaneet nimensä, koska nämä virtausmittarit mittaavat nestetilavuuden, joka kulkee tietyn paikan läpi tietyn ajan kuluessa. Tilavuusvirtausmittarit tarjoavat välittömän analogisen, digitaalisen tai pulssilähdön nesteen tai kaasun tilavuusvirtausnopeudesta.
Erityyppisiä tilavuusvirtausmittareita on saatavana alla lueteltuina
- Differentiaalivirtausmittari
- Aukkolevyjen virtausmittari
- Venturi-mittarit
- Annubar virtausmittari
- Sähkömagneettiset virtausmittarit
- Ultraäänivirtausmittarit
- Turbiinin virtausmittarit
- Vortex-virtausmittarit
- Positiiviset siirtymämittarit
- Kohdevirtausmittari
- Rotametri virtausmittari
Differentiaalivirtausmittari:
Painehäviöperiaatteella toimiva se mittaa virtausta havaitsemalla paine-eron putken esteen yli. Tämä monipuolinen mittari soveltuu sekä neste- että kaasusovelluksiin, ja se löytää käyttöä vedenjakelussa, öljynjalostamoissa ja kaasuputkissa.
Suutinlevyjen virtausmittari:
Asettamalla tarkasti mitatun suutinlevyn putkeen tämä mittari luo virtauksen supistuksen, mikä johtaa virtausnopeuteen verrannolliseen paineen laskuun. Se on yleistä sellaisilla aloilla kuin kemiallinen käsittely, vedenkäsittely ja LVI-järjestelmät nesteiden mittaamiseen.
Venturi-mittarit:
Venturimittarit kiihdyttävät nesteen virtausta ja mittaavat kurkun ja sisääntulon välisen paine-eron käyttämällä suppenevaa-hajaantuvaa putkea. Tämä mittari on ihanteellinen suurikokoisille putkille, suurille virtauksille ja puhtaille nesteille, ja se löytää käyttökohteita vesihuollossa, teollisuusprosesseissa ja jätevedenkäsittelyssä.
Annubarin virtausmittari:
Yhdistämällä useita paineentunnistusportteja yhteen anturiin Annubar-virtausmittari laskee virtauksen havaitsemalla nestevirtauksen synnyttämät painevaihtelut. Se on monipuolinen, soveltuu erilaisille nesteille, ja sitä käytetään usein teollisuudessa, kuten öljy- ja kaasuteollisuudessa, kemikaaleissa ja sähköntuotannossa.
Sähkömagneettiset virtausmittarit:
Faradayn sähkömagneettisen induktion lakiin perustuen nämämagflow-mittaritmittaa virtausnopeus indusoimalla nesteen nopeuteen verrannollinen jännite. Ihanteellinen sähköä johtaville nesteille, ne ovat yleisiä vesi- ja jätevesihuollossa, elintarvikkeiden ja juomien käsittelyssä sekä lääkkeissä.
Ultraäänivirtausmittarit:
Ultraääniaaltojen käyttäminen virtausnopeuden mittaamiseen, nämäei-invasiiviset mittaritsoveltuvat hyvin monenlaisille nesteille ja kaasuille. Niiden sovellukset kattavat vesilaitokset, öljyn ja kaasun, lämmitys- ja jäähdytysjärjestelmät ja jopa lääketieteelliset laitteet.
Turbiinin virtausmittarit:
Nestevirtaus käyttää turbiinin roottoria, ja pyörimisnopeutta käytetään virtausnopeuden laskemiseen. Nämäturbiinin virtausmittaritovat arvokkaita puhtaiden, alhaisen viskositeetin nesteiden ja kaasujen mittaamiseen, käytön löytämiseen petrokemian teollisuudessa, lentopolttoaineen valvonnassa ja vedenjakelussa.

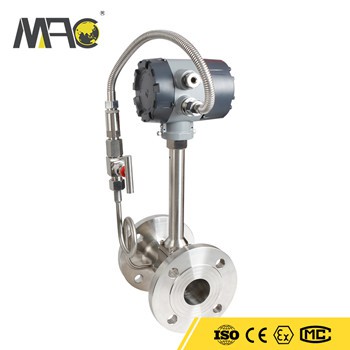

Vortex-virtausmittarit:
Esteen ohi kulkevan nesteen aiheuttamien pyörteiden havaitseminen,pyörrevirtausmittarittarjoavat tarkat mittaukset kaasulle, höyrylle ja nesteille. Niiden kestävyys ja kyky kestää ankaria olosuhteita tekevät niistä soveltuvia sovelluksiin kemikaalien valmistuksessa, energiantuotannossa ja yleishyödyllisissä sovelluksissa.
Positiiviset siirtymämittarit:
Nämä mittarit toimivat kiinteän nestetilavuuden sieppaus- ja mittausperiaatteella ja ovat erittäin tarkkoja viskoosien nesteiden, kuten öljyjen ja siirappien, mittaamiseen. Ne ovat tärkeitä säilytystilojen siirtosovelluksissa sekä teollisissa prosesseissa, kuten ruoan ja juomien tuotannossa.
Tavoitevirtausmittari:
Neste osuu virtausvirtaan asetettuun kohteeseen, mikä johtaa mitattavissa olevaan taipumaan. Thekohdevirtausmittaritsoveltuvat hyvin nesteiden ja kaasujen korkeapaineisiin sovelluksiin, ja niitä käytetään jalostamoissa, voimalaitoksissa ja kemiallisessa käsittelyssä tarkkoja virtausmittauksia varten.
Rotametri virtausmittari:
Suippenevan putken ja virtauksen kasvaessa nousevan uimurin ansiosta rotametrit näyttävät visuaalisesti ja luotettavasti virtausnopeuden. Niitä käytetään usein laboratorioissa, lääkkeissä ja pienimuotoisissa teollisissa prosesseissa, joissa nestemittaukseen tarvitaan yksinkertainen, kustannustehokas ratkaisu.
Ei.{0}}Massavirtausmittarit
Massavirtausmittari mittaa nesteen massavirtausta sen liikkuessa putken läpi. Nämä virtausmittarit ovat ihanteellinen valinta, kun haluat mitata massaa suoraan tai kun työskentelet erittäin viskoosin aineen kanssa.
Saatavilla on kahden tyyppisiä massavirtausmittareita, jotka on lueteltu alla
Coriolis massavirtausmittari
Lämpömassavirtausmittari
Coriolis-massavirtausmittari:
Coriolis-ilmiötä hyödyntäenmassavirtausmittarimittaa massavirtausnopeutta analysoimalla värähtelevien putkien vaihesiirtoa nesteen kulkiessa läpi. Sen korkea tarkkuus ja kyky mitata tiheyttä tekevät siitä sopivan sovelluksiin lääkkeissä, kemikaaleissa ja nesteiden, kuten öljyn ja kaasun, siirtoon.
Lämpömassavirtausmittari:
Virtausnopeuden mittaaminen arvioimalla nesteen jäähdytysvaikutusta lämmitettyyn anturiin,lämpömassavirtausmittarisopii erinomaisesti kaasuvirran mittaukseen. Se reagoi erittäin hyvin muutoksiin ja sitä käytetään sovelluksissa, kuten teollisuuskaasut, LVI-järjestelmät ja ympäristön valvonta. Se on erityisen arvokas matalavirtaussovelluksissa ja korkean kierrosluvun sovelluksissa laajan valikoimansa ansiosta.
Jos haluat ymmärtää, mikä virtausmittarityypeistä sopii sovellukseesi tai haluat oppia lisää, ota yhteyttä Macsensor Engineer -tiimiin, niin autamme mielellämme oikean virtausmittausratkaisun löytämisessä.
UKK
Kuinka valita virtausmittari?
Useita tärkeitä tekijöitä tulee ottaa huomioon valittaessa virtausmittaria tiettyyn sovellukseen:
- Nesteen ominaisuudet, mukaan lukien viskositeetti, tiheys ja syövyttävä luonne.
- Vaatii virtausaluetta ja tarkkuutta.
- Käyttöympäristön muuttujat, kuten lämpötila, paine ja nesteen nopeus.
- Asennustiedot, jotka sisältävät putken koon ja suunnan.
- Pääsy mittarin virta- tai signaalituloihin.
- Ympäristönäkökohdat, kuten vaaralliset materiaalit tai räjähdysvaaralliset olosuhteet.
- Huolto- ja kalibrointiaikataulut.
- Integroinnin toteutettavuus nykyisten ohjausjärjestelmien tai -laitteiden kanssa.
- Budjetti
