Jos asennat magneettisen virtausmittarin, saatat kuulla insinöörien painottavan yhtä asiaa: maadoitusta. Se ei ole vain varotoimenpide; se on kriittisin vaihe sen varmistamiseksi, että mittarisi tarjoaa vakaat ja tarkat lukemat.
Miksi MagVirtausmittari Tarvitsetko maadoituksen?
Magneettiset virtausmittarittoimivat havaitsemalla magneettikentän läpi virtaavan nesteen tuottamia uskomattoman pieniä sähkösignaaleja. Koska nämä signaalit ovat niin heikkoja, ne "hukkuvat" helposti ympäröivän ympäristön sähköisen melun takia.
Ilman asianmukaista maadoitusta:
- Hajavirrat: Sähköiset häiriöt lähellä olevista pumpuista, moottoreista tai voimalinjoista voivat vuotaa putkeen.
- Signaalin epävakaus: Virtauslukemasi voivat hypätä ympäriinsä tai näyttää jatkuvia virheitä.
- Nolla-Pistepoikkeama: Mittarilla voi olla vaikeuksia löytää vakaa "nolla", kun virtausta ei ole.
Maadoittamalla mittarin varmistat, että neste ja anturi ovat samassa sähköpotentiaalissa. Tämä luo "suojan", jonka avulla anturi voi poimia vain virtaussignaalin ja jättää huomiotta ympäröivän melun.
Virtausmittarin maadoitus oikein
Käyttämäsi menetelmä riippuu täysin siitä, mistä putket on valmistettu.
Asennus metalliputkiin
Jos putki on valmistettu tavallisesta metallista (ilman sisäistä vuorausta), maadoitus on yksinkertaista. Putki itse toimii johtimena. Liitä vain virtausmittarin maadoitusliitin putkien laippoihin ja liitä sitten järjestelmä luotettavaan maadoitusmaahan.

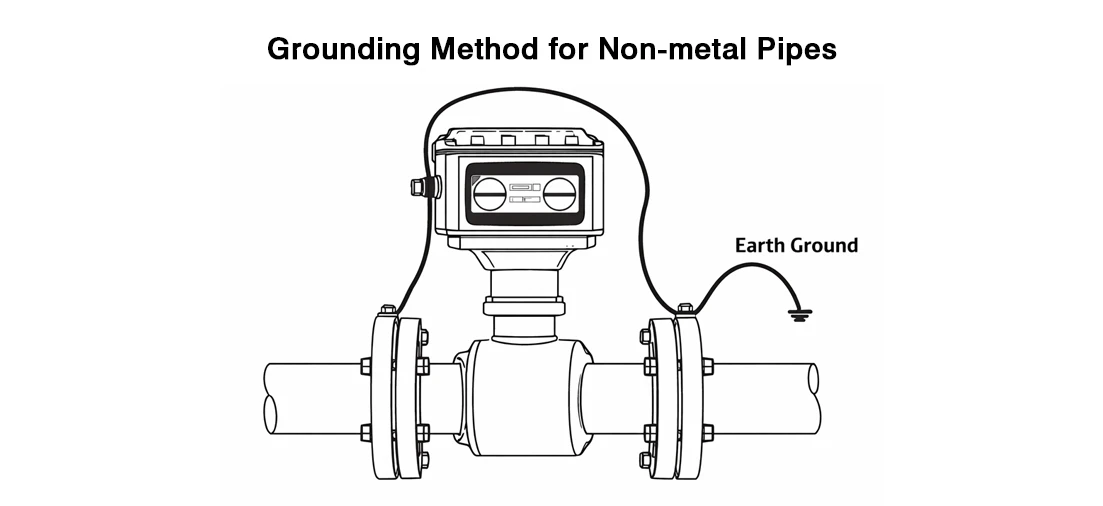

Asennus muovi- tai vuorattuihin putkiin
Koska muoviset (PVC, PE) tai vuoratut putket (PTFE, kumi) eivät johda sähköä, ne eivät voi tarjota maadoitusta. Näissä tapauksissa sinulla on kolme päävaihtoehtoa:
Maadoitusrenkaat: Nämä ovat ohuita metallilevyjä, jotka on asennettu virtausmittarin ja putken laippojen väliin. Ne pysyvät suorassa kosketuksessa nesteeseen ja tarjoavat vakaan vertailupisteen signaalille. Tarjoamme yleensä kolmea päätyyppiä maadoitusrenkaita: normaali tyyppi, kaulatyyppi ja suojatyyppi. Käytämme yleensä normaaleja maadoitusrenkaita, suojatyypit on kiinnitetty laippaan suojaamaan laipan pintavuorausta vaurioilta; erittäin hankaaville aineille käytetään suojaavia maadoitusrenkaita.
Maadoituselektrodi: Joissakin nykyaikaisissa antureissa on sisäänrakennettu{0}}kolmas elektrodi, joka on tarkoitettu erityisesti maadoitusta varten. Tämä on kustannustehokas valinta-erityisesti halkaisijaltaan suurille-putkille, joissa suuret metalliset maadoitusrenkaat olisivat liian kalliita.
Virtuaalinen maadoitus: Jotkut kehittyneet muuntimet käyttävät "virtuaalimaadoitus"-tekniikkaa. Tämä käyttää älykkäitä sisäisiä piirejä signaalin eristämiseen, jolloin mittari toimii tarkasti ilman ylimääräisiä renkaita tai elektrodeja. Tämä on loistava tapa säästää asennuskustannuksissa.
3 kultaista sääntöä täydelliseen asennukseen
Ota nämä vinkit huomioon saadaksesi parhaan hyödyn laitteestasi:
Ole riippumaton: Maadoita virtausmittarisi aina omaan pisteeseen. Älä koskaan "ketjuta" sitä muiden raskaiden koneiden, kuten moottoreiden tai hitsauskoneiden, kanssa. Jos koneet vuotavat sähköä, se kulkee suoraan virtausmittariisi.
Sijainti on tärkeää: Pidä maadoituspisteesi mahdollisimman kaukana suurista sähkömuuntajista tai korkeajännitelaitteista{0}}.
Suojaa vuorausta: Kun asennat mittaria, varo vahingoittamasta sisäisiä antureita tai vuorausta. Käytä kumitiivisteitä laippojen välissä tiiviin tiiviyden varmistamiseksi ja vuotojen estämiseksi.
Maadoitus on luotettavan virtauksen mittausjärjestelmän perusta riippumatta siitä, käytätkö renkaita, elektrodeja tai virtuaalista maadoitusta.
Ota yhteyttä saadaksesi lisätietoja.
